Pomiar poziomu wody

Jesteśmy wyłącznym dystrybutorem OTT Hydromet

Dostarczamy urządzenia pomiarowe dla miast, gmin, uczelni i instytutów badawczych, parków narodowych oraz jednostek administracji wodnej. Świadczymy usługi od wyboru technologii i urządzeń, przez instalację, aż po obsługę pogwarancyjną.

Projekt

Instalacja

Serwis

Szczegóły produktów

Rejestrator poziomu i temperatury wody OTT Orpheus Mini

OTT Orpheus Mini to zintegrowany w jednym urządzeniu zaawansowany czujnik hydrostatyczny oraz rejestrator danych, doskonale nadający się do pomiaru stanu wód powierzchniowych i gruntowych. Wyposażony jest w ceramiczną celę pomiarową zapewniającą długoterminową dokładność. Rejestrator danych zarządza procesem pomiaru i przechowuje wszystkie dane zapisane zgodnie z zaprogramowanym harmonogramem pracy.
Mierzy i przechowuje dane dotyczące poziomu, ciśnienia i temperatury wody.
Technologia pomiarowa: czujnik hydrostatyczny z kompensacją ciśnienia atmosferycznego, z dokładnością: ± 0,05% FS i zakresem pomiarowym:
Od 0 do 4, 10, 20, 40 i 100 m



ZALETY

  • Dokładność pomiaru – ceramiczna cela pomiarowa w odróżnieniu od typowych rozwiązań nie odkształca się, zapewniając długoterminową stabilność i dokładność pomiaru
  • Wysoka jakość – odporność na przekroczenie zakresu pomiarowego i procesy korozyjne
  • Kompletne rozwiązanie – czujnik ciśnienia z wbudowanym rejestratorem danych gwarantuje nadzór nad całą procedurą pomiaru zapisując w pamięci wszystkie niezbędne wartości pomiarowe
  • Prosta instalacja – montaż w studniach lub rurach o średnicy 1 cala lub większej za pomocą różnych akcesoriów instalacyjnych
  • Łatwa obsługa – komunikacja przez port podczerwieni, wymiana baterii i absorberów wilgoci bez narzędzi, prosty dostęp do górnej części urządzenia bez konieczności demontażu całości z punktu pomiarowego
  • Zintegrowany rejestrator danych
ZASTOSOWANIE
Do okresowego lub ciągłego pomiaru poziomu wody w:
  • Strumieniach, rzekach, kanałach
  • Studniach wód podziemnych
  • Zbiornikach, jeziorach i na terenach podmokłych
Idealnie sprawdza się w:
  • Dużych systemach monitoringu
  • Krótko oraz długoterminowych pomiarach
  • Rejestracji zdarzeń hydrologicznych
  • Procesie pompowania piezometrów
zdjęcie ofertowe zdjęcie ofertowe zdjęcie ofertowe

Rejestrator z transmisją danych, poziomu, temperatury i przewodności wody OTT ecoLog 1000

OTT ecoLog 1000 to kompaktowy system all-in-one do pomiaru stanu, temperatury wody i opcjonalnie jej przewodności. Gwarantuje aktualne i rzetelne dane pomiarowe przesyłane on-line przez sieć GSM. Obsługa urządzenia odbywa się za pomocą smartfona lub komputera za pomocą wbudowanego modułu Bluetooth (BLE). Do podstawowych czynności serwisowych takich jak wymiana baterii lub absorberów wilgoci nie potrzeba żadnych narzędzi i można je wykonać na miejscu instalacji. Urządzenie współpracuje z systemem operacyjnym Windows, iOS i Android. Dzięki nowej platformie sprzętowej możliwa jest zarówno zdalna transmisja danych oraz zmiana parametrów pracy, co umożliwia ograniczenie wyjazdów serwisowych do minimum.



ZALETY

  • Zintegrowany modem komórkowy 4G/2G lub IoT LTE-M
  • Bezprzewodowa lokalna komunikacja przez Bluetooth Low Energy (BLE)
  • Komunikacja lokalna za pośrednictwem aplikacji (urządzenia Android, iOS, Mac i Windows 10)
  • Zdalny dostęp serwisowy poprzez sieć GSM, możliwość zarządzania stacją w ramach systemu Hydras 3 net
  • Solidna konstrukcja – czujnik hydrostatyczny z ceramiczną membraną, sonda wykonana ze stali 904L
  • Inteligentne zarządzanie energią
  • Przewód pomiarowy może być skracany na miejscu instalacji
  • Statusy alarmowe wysyłane bezpośrednio z urządzenia do indywidualnych odbiorców za pomocą SMS
  • Instalacja wewnątrz rury osłonowej: wszystkie podzespoły są zainstalowane w miejscu niedostępnym i niewidocznym, co eliminuje ryzyko wandalizmu
  • Żywotność baterii: czas działania baterii do 10 lat, baterie mogą być wymienione w miejscu instalacji bez używania dodatkowych narzędzi



ZASTOSOWANIE

  • Monitoring wód powierzchniowych i gruntowych
  • Pomiary krótko i długoterminowe
  • Zdalny dostęp do danych pomiarowych
  • Odległe lokalizacje pozbawione infrastruktury
  • Gromadzenie precyzyjnych danych o stanie wody w trybie on-line
  • Monitoring zmian poziomu wody, zjawisk suszy, zmian klimatu, zasobów i zużycia wody



Wykorzystywany przez:

  • Krajowe i lokalne sieci pomiarowo-obserwacyjne
  • Zarządców, naukowców, inżynierów
  • Uniwersytety i ośrodki badawcze
  • Firmy konsultingowe i doradcze
zdjęcie ofertowe zdjęcie ofertowe

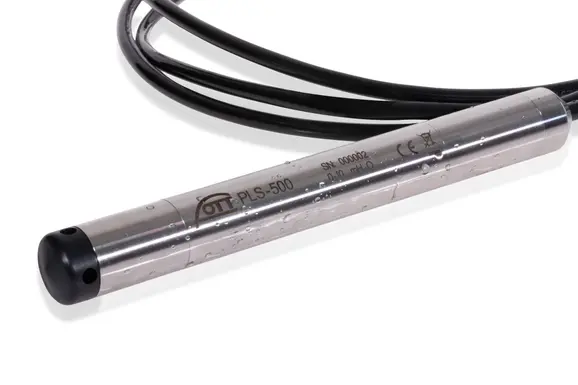

Hydrostatyczna sonda OTT PLS 500

OTT PLS mierzy poziom wody, głębokość lub ciśnienie za pomocą czujnika hydrostatycznego z ceramiczną membraną zintegrowanego z zawansowanym przetwornikiem sygnału. Cechy konstrukcyjne, takie jak wiele wyjść komunikacyjnych (SDI-12 lub 4-20 mA), obudowa ze stali nierdzewnej i odporny na rozciąganie przewód, czynią ten czujnik idealnym narzędziem do monitorowania poziomu wody w różnych aplikacjach.



ZALETY

  • Ceramiczna cela pomiarowa wyróżnia się dużą odpornością mechaniczną i dokładnością pomiaru na najwyższym poziomie. W przeciwieństwie do typowych metalowych membran, nie grozi jej odkształcenie po długim okresie eksploatacji, co gwarantuje stabilność pomiaru.
  • Wytrzymała konstrukcja – ceramiczna cela jest wysoce odporna na przeciążenie (wytrzymuje ciśnienie 5-cio krotnie większe niż nominalny zakres pomiarowy). Obudowa urządzenia wykonana jest z wysokiej jakości stali nierdzewnej odpornej na korozję. Sonda doskonale nadaje się nawet do instalacji w wodzie morskiej.
  • Wbudowany układ mikroprocesorowy kompensuje wpływ temperatury na pomiary i wprowadza poprawkę zależną od przyspieszenia ziemskiego oraz gęstości wody.
  • Kompensacja ciśnienia atmosferycznego poprzez kapilarę doprowadzoną do czujnika eliminuje jego wpływ na pomiar poziomu.
  • Wysoce wytrzymały przewód wyposażony jest w kewlarowy rdzeń stabilizujący długość
  • Prosty sposób konfiguracji i podłączenia do zewnętrznego rejestratora danych z interfejsem wejściowym SDI-12 lub 4–20 mA
  • Optymalna rozdzielczość pomiaru — możliwość przypisana wyjściowego sygnału prądowego 4–20 mA do części zakresu pomiarowego potrzebnego w danej instalacji
  • Sonda na wyjściu może podawać również wartość temperatury wody (tylko przy użyciu interfejsu SDI-12)



ZASTOSOWANIE

Pomiar poziomu wód powierzchniowych i gruntowych w różnych warunkach, w tym:

  • W miejscach o stromych brzegach, np. na wałach przeciwpowodziowych
  • W rurach i piezometrach o małej średnicy (od 1”),
  • Na budowlach hydrotechnicznych, przelewach i kanałach nawadniających,
  • W kanałach wodnych okresowo zamarzających,
  • W wodach morskich i śródlądowych,
  • W kanałach okresowo wysychających (np. zbiornikach retencyjnych).
zdjęcie ofertowe zdjęcie ofertowe zdjęcie ofertowe

Pneumatyczny czujnik poziomu OTT CBS

OTT CBS jest pneumatycznym czujnikiem stanu wód powierzchniowych, wyróżniającym się kompaktową budową, dokładnością wskazań i bardzo niskim zużyciem energii. OTT CBS spełnia wymagania USGS (Amerykańskiej Służby Geologicznej) dotyczące dokładności pomiarów, oraz długotrwałej stabilności pomiaru. Czujnik posiada wyjście cyfrowe SDI-12 oraz prądowe 4-20 mA.



ZALETY

  • Wysoka dokładność pomiaru — spełnia wymagania USGS (Amerykańskiej Służby Geologicznej) względem dokładności pomiarów poziomu wody oraz długotrwałej stabilności pomiaru
  • Kompleksowe rozwiązanie w postaci jednego urządzenia — połączenie czujnika OTT CBS z głowicą bąbelkującą EPS-50 niweluje wpływ falowania, co przekłada się na brak zakłóceń w danych pomiarowych
  • Bezobsługowy — nie wymaga wymiany absorbera wilgoci, konserwacji elementu pneumatycznego ani smarowania
  • Łatwa konfiguracja i uruchomienie — możliwość konfiguracji za pomocą mikroprzełączników, podłączenie do istniejących instalacji pomiarowych za pomocą kapilary o średnicy zewnętrznej 3/8” lub 4 mm (bez przejściówek montażowych)
  • Kompaktowy — mały, wydajny silnik mikropompki zapewnia wydajność odpowiednią do pomiaru metodą „bąbelkową”
  • Niewielki pobór energii — inteligentna procedura pomiaru, czujnik porównuje wynik poprzedniego pomiaru z wartością aktualnego ciśnienia i na tej podstawie dobiera czas pompowania powietrza (niewielkie zmiany poziomu mierzone są w trakcie bardzo krótkich cykli pracy pompki)



ZASTOSOWANIE

Pomiar poziomu wód:

  • w rzekach, strumieniach, ciekach, kanałach naturalnych i sztucznych,
  • studniach wód gruntowych i piezometrach
  • zbiornikach retencyjnych, jeziorach, terenach zalewowych.



Przyrząd idealny do monitoringu:

  • w sieciach obserwacyjnych poziomu wody,
  • w strefach narażonych na wyładowania atmosferyczne,
  • w kanałach i ciekach o długich i płaskich obwałowaniach.
zdjęcie ofertowe zdjęcie ofertowe zdjęcie ofertowe

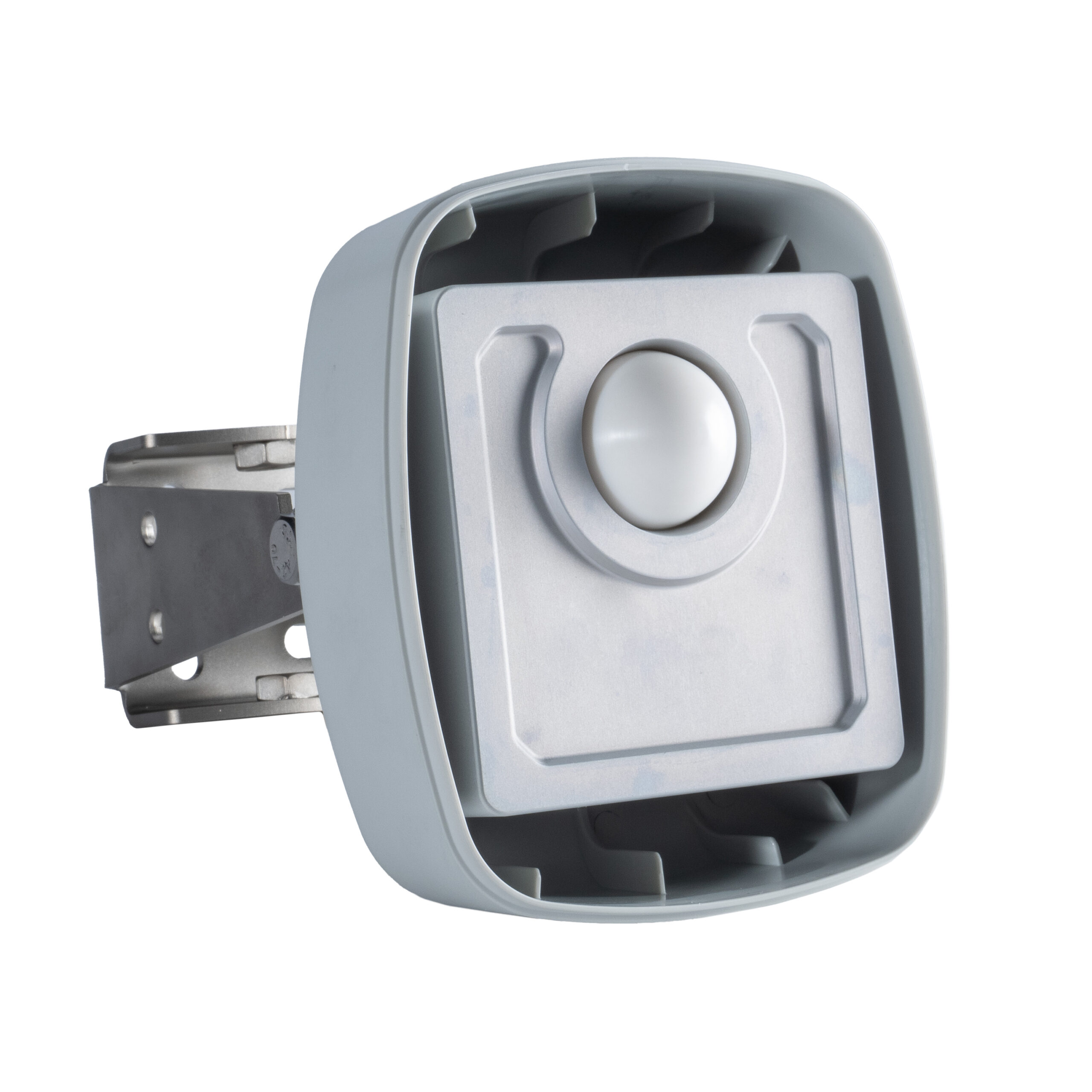

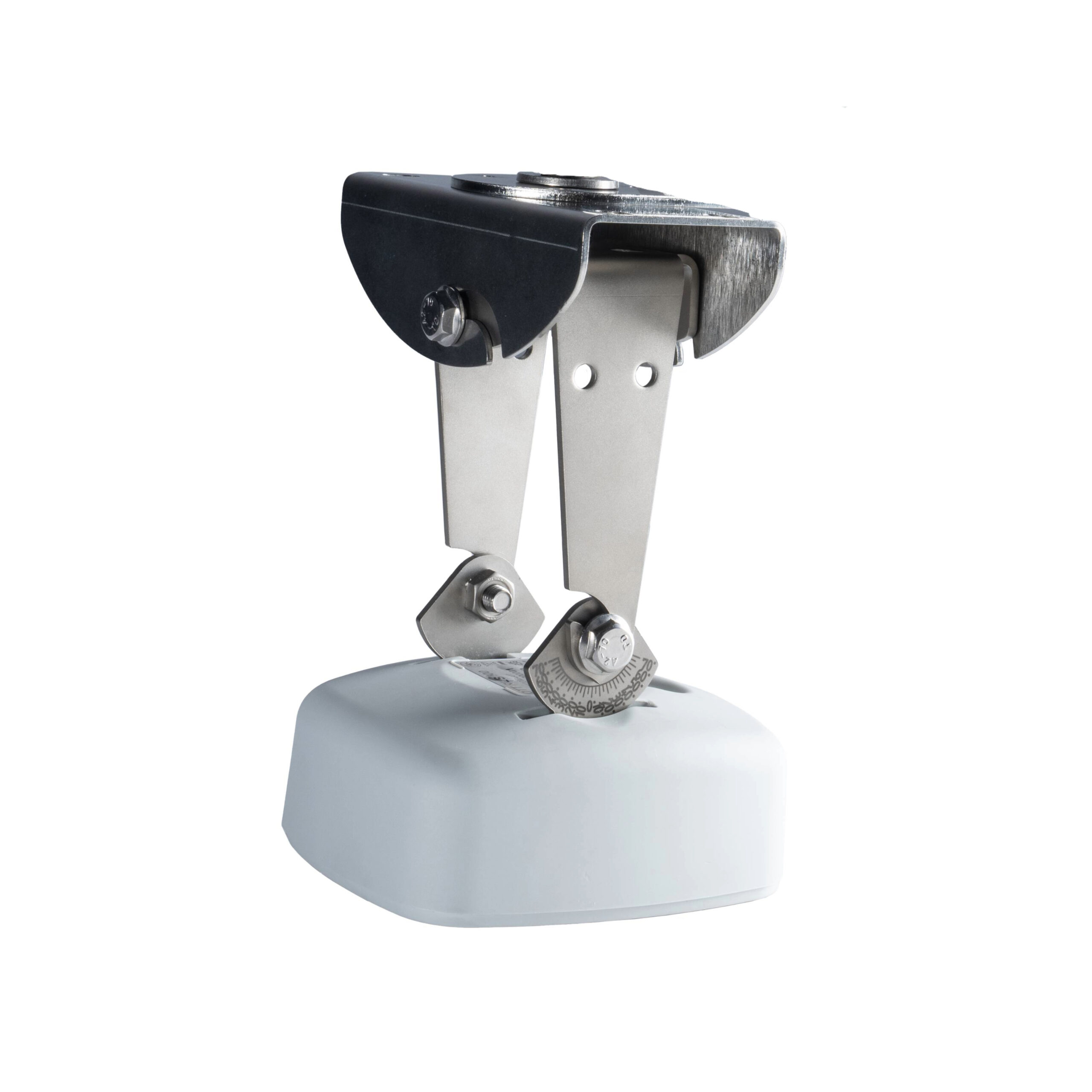

Radarowy czujnik poziomu OTT RLS

OTT RLS to bezkontaktowy czujnik poziomu wykorzystujący technologię radaru impulsowego. OTT RLS oferuje szeroki zakres pomiarowy z bardzo mała strefą martwą i mocno skupioną wiązką. Może być łatwo podłączony do większości rejestratorów danych. RLS ma wyjątkowo niski pobór energii i jest idealny do odległych lokalizacji zasilanych energią słoneczną.



ZALETY

  • Brak dryfu wartości pomiaru z biegiem czasu
  • Pomiar o dużej dokładności — urządzenie jest nieczułe na zmiany temperatury powietrza, wilgotność względną, zalanie w razie powodzi, zniszczenie przez obiekty płynące w wodzie — minimalne ryzyko utraty danych pomiarowych
  • Bezobsługowy — powierzchnia anteny nadawczo-odbiorczej jest płaska i gładka, eliminując możliwość zbierania się na niej zanieczyszczeń i nie wymaga częstego czyszczenia czy konserwacji
  • Elastyczna integracja z układami pomiarowymi i łatwa konfiguracja — czujnik współpracuje z większością rejestratorów danych ze standardowymi interfejsami, np. SDI-12 lub 4–20 mA — konfiguracja i obsługa nie wymagają specjalistycznego oprogramowania komputerowego
  • Łatwy montaż — urządzenie jest lekkie i kompaktowe, co ułatwia montaż na konstrukcjach mostów, wysięgnikach lub w niewielkich wspornikach
  • Niski profil obudowy — kompaktowe wymiary i wygląd, który nie rzuca się w oczy, to rozwiązanie idealne w przypadku stanowisk pomiarowych w środowisku miejskim lub miejscach narażonych na wandalizm
  • Niski pobór energii — urządzenie nadaje się idealnie do pracy w miejscach oddalonych od sieci elektrycznych oraz w instalacjach zasilanych energią słoneczną, bowiem wymaga zaledwie 12 mA w trybie aktywnym



ZASTOSOWANIE

Pomiar stanu wód powierzchniowych:

  • rzek, cieków, strumieni,
  • w strefach pływów,
  • zbiorników i jezior,



Przyrząd doskonały do nadzoru:

  • stanu wód powierzchniowych w rejonach powodziowych,
  • stanu cieków, strumieni i rzek z osadami lub ciałami stałymi,
  • stanu wody w zbiornikach otwartych
zdjęcie ofertowe zdjęcie ofertowe

    zostaw nam swój numer telefonu


      Informacje dodatkowe

      Wizualizacja danych pochodzących z z czujników i urządzeń all-in-one

      Dane z urządzeń można analizować poprzez aplikację Rainbrain. Jest to nowoczesna platforma do wizualizacji oraz analizy danych pomiarowych pochodzących z urządzeń hydrometrycznych różnego rodzaju, w tym czujników i urządzeń all-in-one.

      Jakie wyróżniamy technologie pomiaru stanu wody?
      Stan wody można mierzyć za pomocą kilku różnych technologii:
      1. hydrostatycznej – czujnik mierzy ciśnienie słupa wody znajdującego się nad elementem aktywnym czujnika,
      2. radarowej – radar wysyłając fale elektromagnetyczne określa swoją odległość do powierzchni wody,
      3. pneumatycznej – do określenia poziomu wody wykorzystywany jest pomiar ciśnienia powietrza wytwarzanego w kapilarze pomiarowej, przez zintegrowaną w czujniku mikro pompkę.
      Jak zaprojektować nowoczesny system monitorowania stanów wody?
      O tym, oraz o ogólnie dostępnych urządzeniach i technologiach pomiarowych dowiesz się z webinarium
      przeprowadzonego przez Karola Mikołajewskiego z Retencjapl
      Na webinarze:
      1. Porównano różne technologie pomiaru stanu wody
      2. Pokazano na przykładach instalacje różnych stacji
      3. Zaprezentowano możliwości urządzania ecoLog 1000
      4. Omówiono możliwości rejestracji, przetwarzania i wizualizacji danych
      Zapraszamy!

      Jak dokładny jest pomiar poziomu wody przez urządzenia OTT? Czy jest podatny na zakłócenia?
      Dokładność pomiarowa wszystkich czujników stanu wody przewyższa typowe oczekiwania w aplikacjach hydrologicznych, które oscylują wokół poziomu 1 cm. Najdokładniejszy z naszych czujników mierzy stan wody z dokładnością +- 2 mm.
      Jak długa jest gwarancja na urządzenia?
      Standardowa gwarancja na urządzenia wynosi 24 miesiące. Za dodatkową opłatą istnieje możliwość wydłużenia gwarancji do 5 lat.
      Skąd wiadomo, że czujnik mierzy poprawnie?
      Wszystkie czujniki podają dane statusowe, które informują nas o prawidłowym ich działaniu. W przypadku problemów lub awarii automatycznie wysyłają informacje.
      Jak często wymienia się baterie w urządzaniach all-in-one?
      Maksymalny czas pracy na jednym zestawie baterii może sięgać nawet 10 lat. Należy jednak pamiętać, że jest on uzależniony od indywidualnej konfiguracji urządzenia i warunków w jakich pracuje. Przykładowo jedna bateria w ecoLog 1000 wystarczy na ok. 4 lata pracy przy pomiarze co 10 minut i transmisji 2 razy na dobę.
