Pomiar przepływu wody (przepływomierze)

Oferujemy urządzenia do mierzenia parametrów wody takich jak przepływ wody – przepływomierze.

Potrzebujesz oferty?

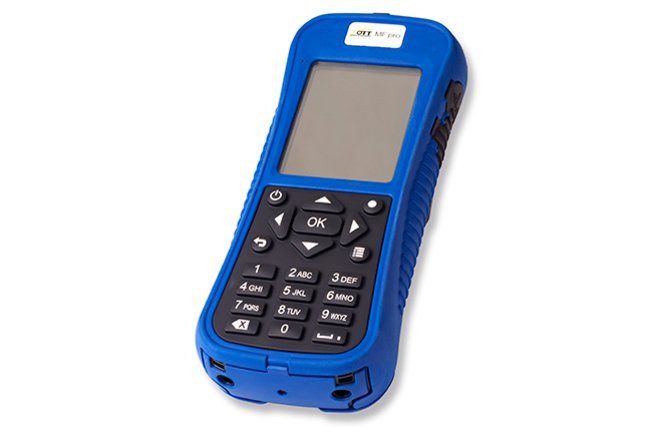

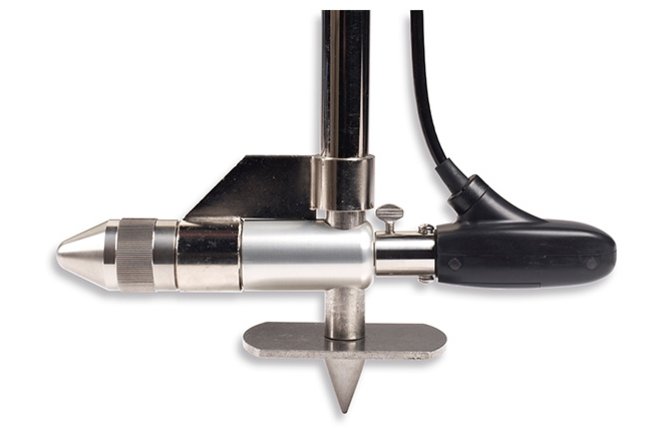

Młynek OTT MFpro



OTT MFpro jest przenośnym urządzeniem do pomiaru przepływu. Młynek OTT MF pro jest urządzeniem wykorzystującym zjawisko indukcji elektromagnetycznej do pomiarów prędkości punktowej w małych rzekach, kanałach lub rowach. Bezobsługowy system składa się z lekkiego czujnika oraz odpornego na niesprzyjające warunki środowiskowe komputera polowego. Oba elementy urządzenia zostały zaprojektowane w taki sposób, aby można było je zamontować do typowych drążków pomiarowych.



Pomiar w przekroju hydrometrycznym odbywa się w sposób analogiczny jak w przypadku pomiaru tradycyjnymi młynkami mechanicznymi z wykorzystaniem drążka. Oprogramowanie komputera polowego sugeruje użytkownikowi kolejne kroki podczas pomiaru, prowadząc go od pierwszego do ostatniego punktu. Wszystkie wartości pomiarowe i aktualna pozycja młynka są na bieżąco pokazywane na wyświetlaczu urządzenia oraz automatycznie zapisywane do pamięci. Na koniec każdego pomiaru wszystkie zmierzone prędkości składowe są wykorzystane do obliczenia przepływu zgodnie z międzynarodowymi standardami.



Ze względu na wykorzystaną technologię oraz kompaktową budowę czujnika, urządzenie jest w stanie mierzyć nawet najmniejsze prędkości (bliskie 0 m/s)w płytkich wodach niezależnie od stopnia zanieczyszczenia oraz zarastania przez roślinność.

ZALETY

• Kompaktowe i lekkie urządzenie bez ruchomych części – system praktycznie bezobsługowy
• Automatyczny pomiar głębokości w pionie oraz zanurzenia czujnika (opcja)
• Automatyczna rejestracja wszystkich danych pomiarowych – cały pomiar zrealizowany może być przez jedną osobę w krótkim czasie
• Mierzona prędkość wyświetlana na bieżąco – możliwość kontrolowania pomiaru
• Kalkulacja przepływu w oparciu o międzynarodowe standardy – oszczędność czasu, który należy poświecić na obliczenia po pomiarach
• Łatwy eksport danych z komputera polowego do PC za pośrednictwem złącza USB – kopiowane są wszystkie wartości łącznie z plikiem LOG
• Bezkompromisowy komputer polowy do pracy w terenie
• Duży, kolorowy wyświetlacz – wyraźny, nawet w pełnym słońcu
• Przewodnik użytkownika krok po kroku prowadzący przez konfiguracje urządzenia oraz pomiar – obsługa możliwa nawet przez niedoświadczone osoby
• Odporny na niesprzyjające warunki pracy (kurz i wodę), klasa ochrony IP67 – komputer polowy będzie działać nawet po całkowitym zalaniu
• Jeden komputer polowy może pracować z kilkoma różnymi czujnikami MF pro



ZASTOSOWANIE

• Otwarte kanały (strumienie, małe rzeki, kanały i rowy melioracyjne)
• Woda czysta oraz silnie zanieczyszczona, ścieki
• Miejsca w których przepływ jest turbulentny, silnie zarośnięte
• Do kalibracji lub pomiarów kontrolnych

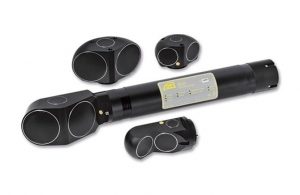

OTT SLD

to system pomiarowy do ciągłego pomiaru przepływu wody w strumieniach, rzekach i kanałach. Czujnik wykorzystuje zjawisko Dopplera, aby niezawodnie mierzyć prędkość przepływu w różnych, naturalnie występujących warunkach, w tym podczas wezbrań i powodzi.



ZALETY



• Wyposażony w dwa, poziomo zorientowane, przetworniki ultradźwiękowe „patrzące z boku” w stronę płynącej wody (Side Looking Doppler) do pomiaru prędkości wody
• Opcjonalny przetwornik skierowany w górę i zintegrowany czujnik hydrostatyczny mierzą poziom wody
• Wszystkie wartości pomiarowe zanim zostaną użyte do kalkulacji przepływu są analizowane, weryfikowane i przetwarzane przez zintegrowany procesor sygnałowy
• Kalkulacja przepływu z maksymalnie dziewięciu komórek pomiarowych oraz stanu wody, może być wykonywana przez samą sondę lub w zewnętrznym urządzeniu (np. rejestratorze danych)
• Wszystkie pomiary są dostępne za pomocą interfejsów SDI-12, RS485, RS232 lub Modbus RTU i mogą być zapisywane w dodatkowym rejestratorze danych, np. OTT netDL.



ZASTOSOWANIE



• Niezawodne działanie w wodzie o dużym ładunku zanieczyszczeń oraz w sytuacjach powodziowych
• Możliwość stosowania w naturalnych rzekach, strumieniach, kanałach żeglugowych i nawadniających
• Odpowiednia wersja nadaje się również do zastosowań w niewielkich rzekach i kanałach (minimalny rozmiar celi pomiarowej to 20 cm)



Pobierz dane techniczne:Dane techniczne OTT SLD



OTT SVR100

Radar monitorujący prędkość przepływu w kanałach otwartych

OTT SVR 100 jest prostym, bezkontaktowych radarem mierzącym prędkość przepływu, zaprojektowanym tak, aby monitorować przepływ w kanałach otwartych i rzekach w miejscach gdzie potrzebne jest ciągłe dostarczanie wiarygodnych danych o prędkości przepływu, zarówno podczas powodzi, jak również w okresach występowania dużej kondensacji osadów zawieszonych.



Czujnik jest montowany na ruchomej ramie umożliwiającej pionową lub poziomą instalację nad powierzchnią wody z dala od przedmiotów niesionych przez prąd. Pomiary prędkości oraz status urządzenia monitorowany przez czujniki wibracji i odchylenia dostarczane są za pomocą interfejsu SDI-12 poprzez RS-485 i Modbus. Urządzenie jest także kompatybilne z oprogramowaniem OTT Prodis 2 dla celów kalibracji systemu.

• Sposób użycia: stała instalacja
• Cechy produktu: Identyfikuje dane zakłócone przez ruchy czujnika (np. wiatr, ruch uliczny) używając meta danych z wbudowanych czujników wibracji i odchylenia,
• Rodzaje zastosowań: Bezkontaktowy pomiar prędkość przepływu,
• Wbudowany rejestrator danych: Nie,
• Zakres pomiarowy: 0.08 … 15 m/s (0.26 … 49 ft./s).

ZALETY

Pomiary prędkości

• Ciągły, bezkontaktowy pomiar prędkości przepływu podczas niskich, normalnych i wysokich stanów,
• Identyfikacja danych na które wpływ miały ruchu czujnika (np. wiatr, ruch uliczny) używając meta danych z wbudowanych czujników wibracji i odchylenia,
• Automatyczne wykrywanie kierunku przepływu,
• Eliminuje/redukuje efekty powodowane przez wiatr, opady, wibracje czy zafalowanie poprzez zastosowanie filtrów specyfikacji miejsca montażu



Instalacja/obsługa

• Unoszące się przedmioty lub osady zawieszone nie mają wpływu na pracę czujnika, ponieważ instaluje się go powyżej lustra wody,
• Ruchoma rama umożliwia szybką instalację na obiektach pionowych lub poziomych,
• Czujnik nie rzuca się w oczy dzięki małym rozmiarom i możliwości montażu w różnych pozycjach,
• Bezobsługowość.

Integracja z systemami/kompatybilność

• Łatwa integracja z systemami bez konieczności posiadania rozległej wiedzy o obsłudze urządzenia,
• Niskie zużycie energii; urządzenie idealne do zasilania energią słoneczną,
• Łatwa integracja z nowymi, obecnymi systemami za pośrednictwem SDI-12 lub interfejsu RS-485,
• Kompatybilne z oprogramowaniem OTT Prodis 2 dla celów kalibracji systemu.



ZASTOSOWANIE

• kanały otwarte
• rzeki
• strumienie
• kanały
• kanały nawadniające
• kanały odprowadzające wody technologiczne
• wyloty/wloty

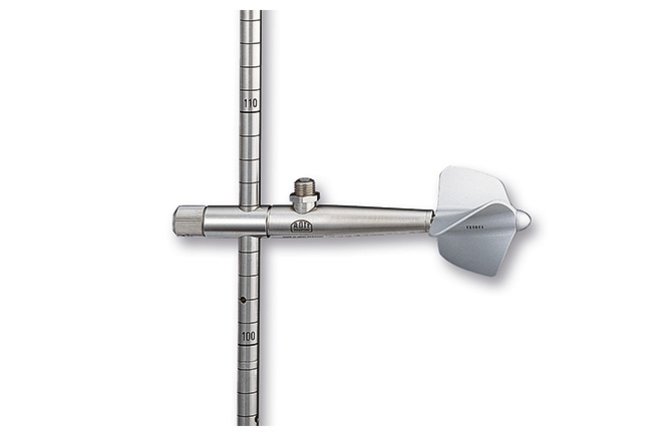

OTT C2

Mały młynek hydrometryczny OTT C2 do mierzenia przepływów w wodach płytkich takich jak małe rzeki, kanały, laboratoria czy modele rzek. Urządzenie niejednokrotnie sprawdziło się w prowadzeniu pomiarów dla prędkości rzędu 0.025 do 5 m/s. Możliwość montażu na żerdzi o średnicy 9mm lub 20 mm.



• Sposób montażu: w miejscu
• Technologia wykonywania pomiarów: mechaniczna
• Mierzone parametry: prędkość przepływu
• Główne cechy: żerdź umożliwia wykonywanie pomiarów w płytkich strumieniach o głębokości minimalnej 4 cm
• Zakres pomiaru: 0.025 … 5 m/s
• Dokładność pomiaru ± 2%



ZALETY

• Solidne wykonanie oraz materiały najwyższej jakości gwarantują pracę w najtrudniejszych warunkach przy zachowaniu wysokich standardów pomiarowych,
• Niska prędkość startowa dzięki zastosowaniu trwałych łożysk kulkowych,
• Wzmocniony wałek młynka.



ZASTOSOWANIE

Mały młynek hydrometryczny OTT C2 może być wykorzystany do mierzenia prędkości przepływu w:

• Laboratoriach
• Modelach rzek
• Małych kanałach, wodospadach
• Rurach
• Rowach odpływowych

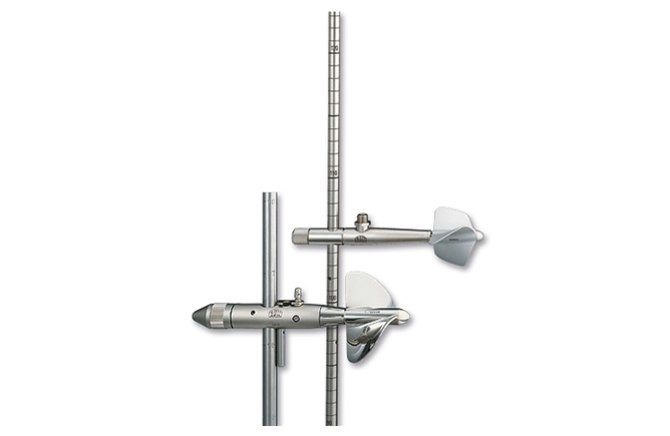

OTT C31

OTT C31 uniwersalny młynek hydrometryczny został zaprojektowany do mierzenia przepływów z wykorzystaniem ręcznej żerdzi lub linki do opuszczenia z mostu albo łodzi. Różnorodne akcesoria takie jak obciążniki, kołowrotki, linki etc. pozwalają na złożenie kompletnego zestawu monitorującego. Na przestrzeni dekad jakość, precyzja i niezawodność uniwersalnego młynka hydrometrycznego OTT C31 została wielokrotnie sprawdzona na całym świecie.

• Sposób montażu: w miejscu
• Technologia wykonywania pomiarów: mechaniczna
• Mierzone parametry: prędkość przepływu
• Główne parametry: Młynek hydrometryczny C31 zainstalowany na żerdzi lub opuszany z mostu na lince mierzy prędkość przepływu
• Zakres pomiaru: 0.025 … 10 m/s
• Dokładność pomiaru: ± 2%



ZALETY

• Solidne wykonanie oraz materiały najwyższej jakości gwarantują pracę w najtrudniejszych warunkach przy zachowaniu wysokich standardów pomiarowych,
• Niski próg startowy,
• Wzmocniony wałek młynka,
• Redukcja kosztów wynikająca z niskich wymagań konserwacyjnych oraz prostoty obsługi,
• Produkt sprawdzony na całym świecie.



ZASTOSOWANIE

• Uniwersalne zastosowanie do mierzenia przepływów w rzekach dzięki montażowi na żerdzi lub poprzez zawieszenie,
• Możliwość zainstalowania windy z pojedynczym bębnem, instalacja na ramie/wózku lub za pomocą windy z podwójnym bębnem,



Zachęcamy do zapoznania się z ofertą naszych urządzeń.
